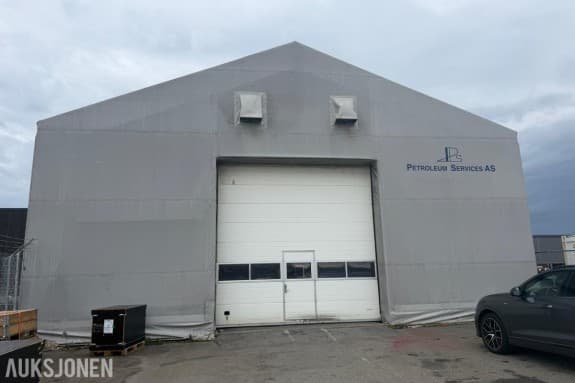

2013 W. Giertsen HallSystem NG5 lagerhall 15 x 28 m med 5 x 5 m porter

Description

W. Giertsen HallSystem NG5 lagerhall med stålkonstruksjon og duk, oppført etter dokumentasjon datert 2013. Hallen er dokumentert som modell NG5 15x28x6, prosjekt/SO nr. 200740. Konstruksjonen består av varmgalvanisert stål med utvendig duk og innerduk. Monteringsdokumentasjonen inneholder blant annet konstruksjonsoversikt, deleliste, måltegninger, port- og dørløsning, fundamentering og bolteinformasjon. Hallen står montert og er på bildene benyttet som lager. Tekniske data - Fabrikat: W. Giertsen HallSystem AS - Modell/type: NG5 15x28x6 - Prosjekt/SO: 200740 - Dokumentasjon datert: 14.02.2013 - Fundamentmål iht. tegning: ca. 15,11 x 28,17 m - Oppgitt vegghøyde: ca. 6,04 m - Oppgitt totalhøyde: ca. 8,88 m - Snølast: 2 kN/m² - Vindlast: 26 m/s - Stålkonstruksjon: varmgalvanisert - Oppgitt konstruksjonsvekt i hovedtegning: 20 999,73 kg Hallen er konstruert med fagverksrammer, takåser, veggåser, avstivninger og dukstrammere. Dokumentasjonen viser syv fag langs langsiden. Port og adkomst Det er montert stor ledd-/løfteport i gavl. Dokumentasjonen oppgir stålåpning på 5 000 x 4 900 mm. Med 100 mm ringmur er åpningen i dokumentasjonen angitt som 5 x 5 meter. Portkarmen er dokumentert med en vekt på ca. 432 kg. På bildene ses Crawford/ASSA ABLOY portautomatikk med elektrisk betjening. Det er også separat persondør. Tegningene angir døråpning på 900 x 2 000 mm, med 100 mm betong/ringmur. Innvendig - Innerduk - Innvendig elektrisk belysning - Elektriske fordelinger/uttak - Elektrisk betjent port - Ventilasjonsåpninger/rammer Monteringsdokumentasjonen spesifiserer seks ventilasjonsrammer. Fundamentering Ifølge dokumentasjonen er hallen montert på prefabrikkerte betongblokker/ringmur med dimensjon 345 x 345 mm. Tegningen spesifiserer 100 mm over grunn og 245 mm under grunn. Det følger omfattende monteringsdokumentasjon på 16 sider med konstruksjonsoversikt, komponentlister, måltegninger, port, persondør, innerduk, fundament og spesifikasjoner for bolter/festemidler. Merke: W. Giertsen Årsmodell: 2013 Modell: NG5
